汽车蓝牙数字钥匙方案

　　随着车联网的发展、蓝牙技术的成熟以及人们生活质量的提高，手机给人们带来了便利，已经成为人们出行的必需品。大多数司机出门时都会随身携带实体车钥匙。车钥匙一旦遗忘或丢失，会带来很多不便。为了解决这一问题，各大车企和一级制造商纷纷开始装备无钥匙进入系统。用一把基于蓝牙通信的数字车钥匙，给有车一族带来不一样的用车体验。

　　手机作为车钥匙的载体，手机作为车辆的第三把钥匙。应用了安全性高、近场好的近场通信技术与蓝牙技术的密切配合，蓝牙模块与手机的蓝牙。用户安装车厂或一级厂商提供的包含蓝牙钥匙功能的APP或微信小程序，注册、激活、绑定车辆，进行身份验证。。应用时，携带一部注册成功的手机。在接近车辆一定距离之后，车主无需拿出手机，只要将授权的智能手机靠近车门，车辆就会自动解锁，进入车之内之后按下发动机启动开关即可启动车辆。车主携带手机离开车辆一定距离之后，蓝牙模块会自动断开与手机的连接，并自动锁车。

　　方案简介

　　由主模块，从模块(手机或扩展为蓝牙钥匙)和若干卫星模块组成。

　　主模块布置在车内，卫星模块布置在车门上，一般左侧、右侧、后方各一个

　　当从模块接近车时，主模块会主动与从模块建立连接。连接后主模块会唤醒卫星模块，卫星模块获取RSSI值。

　　主模块融合卫星模块提供的RSSI数据后，可判断出应该打开哪个车门。

　　当从模块离开后，主模块和从模块的连接会中断,系统休眠,主模块继续等待从模块进入控制范围。

　　功能框图

　　中心节点与监听节点使用车规级无线射频MCU，支持BLE 5.0，包含FlexCAN外设，同时每个节点的硬件上包含CAN收发器芯片，可以无缝集成到汽车的CAN通信网络中。中心节点最多支持同时4个连接。

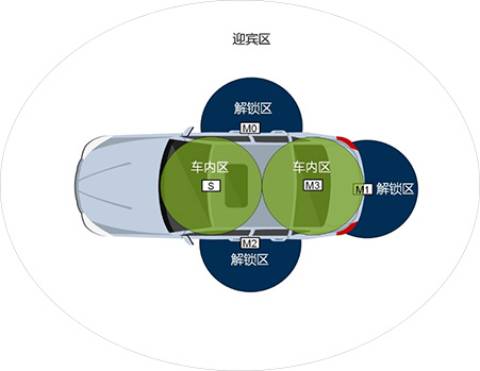

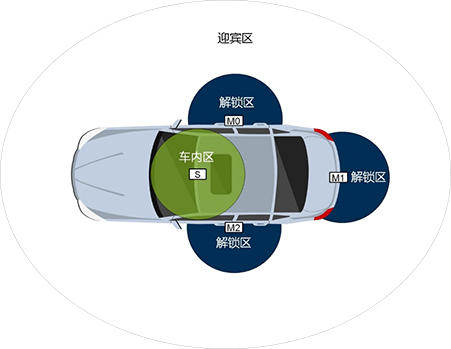

　　方案部署

　　中心节点内置定位算法，可根据监听节点的RSSI数据计算出钥匙所在的区域，并可以选择通过串口、CAN或蓝牙输出。

　　场景图示

　   在现实生活中，蓝牙数字钥匙应用效果，如下视图

　　方案特性

　　部署方便

　　只需钥匙与中心节点单个蓝牙链路连接

　　高兼容性

　　支持BLE4.0以上的智能手机或者蓝牙模块作为钥匙

　　开发简单

　　例程丰富，中心节点仅作为从机

　　架构简洁

　　监听节点为RF控制，不需要实现蓝牙协议栈及相关功能

　　强抗干扰

　　蓝牙跳频，支持37个信道跳转

　　安全可靠

　　支持身份认证、设备配对、链路通信加密

　　高灵活性

　　可配置4/5个节点，最多支持4个钥匙同时连接

　　定位灵敏

　　滤波算法延迟为毫秒级，迅速输出定位结果，各区域定位流畅、防抖
