MesoonRF美迅物联网MS-BTD020A模块是一款高性能主从一体蓝牙串口模块，是一种集成蓝牙功能的PCBA板，用于短距离无线通信，十分便捷。

　　模块配对后，可当成一条有线串口线使用。只要是以“固定波特率、8位数据位、无奇偶校验”通信格式的串口设备，模块都可以取代传统的串口线，无需修改程序，省去布线工作，使用非常灵活。

　　与无蓝牙功能的台式电脑配对使用:

　　可以用带USB接口的MS-BDT020A连接台式机，直接配对。适用于PC与设备间的蓝牙串口通信，使用方法与串口一样。

　　与安卓手机配对使用：

　　给MS-BTD020A模块上电，使用串口助手连接。适用于手机与设备间的蓝牙串口通信，使用方法与串口一样。

　　与蓝牙主机连接:

　　将两个MS-BTD020A设置为一主一从，配对连接。适合两个设备间的蓝牙串口通信，使用方法与串口一样。

　　以上蓝牙串口模块配对还需要以下工具

　　两块MS-BTD020A，一块MS-UT006（USB转TTL）、APM32F103ZET6、串口调试助手XCOMV2.0

　　在配置蓝牙模块前，需要了解蓝牙模块的调试。

　　一、硬件准备

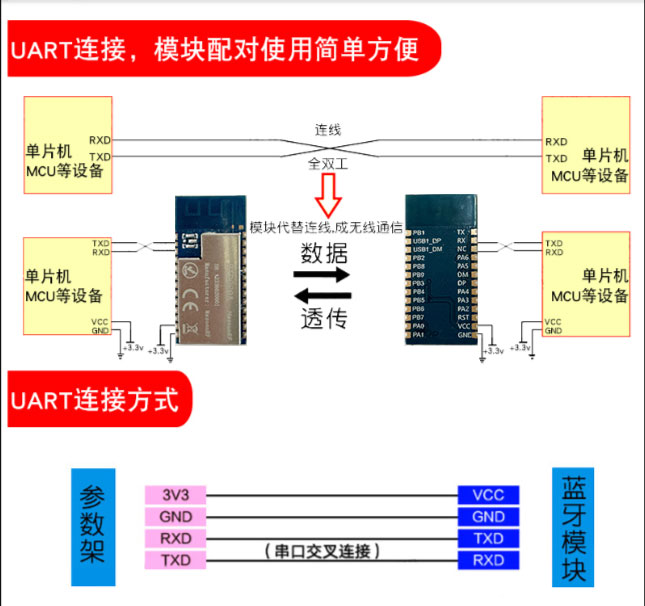

　　MS-BTD020A模块只需要接上电源和地即可正常工作，如需使用AT指令或串口透传，可将模块串口和单片机串口（或usb串口板TTL电平）交叉互连。为便于调试，建议将模块LED脚接LED灯到GND来观察模块当前状态，实际使用可考虑空贴。LED灯闪烁表示蓝牙未连接，LED灯常亮表示蓝牙模块已被连接。

　　二、运行AT指令

　　将模块串口和串口调试板交叉连接，运行串口调试助手，波特率115200并打开串口，勾选“加回车换行”，然后发送AT+MAC指令，查询模块当前MAC地址。

　　主从机设置

　　MS-BTD020A模块为主从一体，出厂默认为从机。标准固件包可以切换主从模式。

　　三、数据收发

　　将模块串口和串口调试板交叉连接，运行串口调试助手并打开串口，波特率115200，手机上安装并运行nrf connect.apk，搜索并找到MS-BTD020A设备，然后点击CONNECT。
