嵌入式工程师在开发蓝牙项目时，经常会遇到各种各样的蓝牙模块串口通信问题。

　　这里美迅物联网MesoonRF总结了一份排查TIPS，希望可以给大家提供一些解决蓝牙模块串口通讯故障的解题思路。

　　一、蓝牙模块串口通信

　　串口通信是指外设和计算机、或外设与外设之间通过数据信号线、地线等按位和蓝牙模块进行传输数据的一种通信方式。该通信方式的通信格式包括起始位、数据位、校验位、停止位等。

　　串口按电气标准及协议来划分，包括RS-232-C、RS-422、RS485等，蓝牙模块一般是全双工模式，可以通过查看蓝牙模块规格书是否支持RS-232-C、RS-422、RS485等。

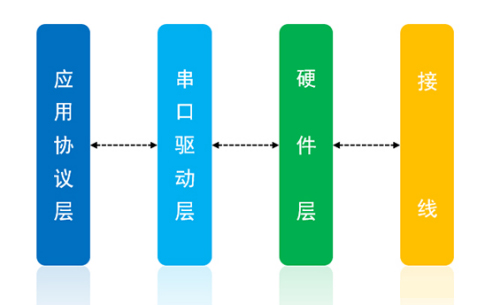

　　二、蓝牙模块串口通信的基本构架

　　三、如果蓝牙模块串口通信出现故障，提供一些解决方法和思路

　　1.检查硬件方面接线

　　蓝牙模块串口通信必然存在TX端和RX端，且两者通过硬件接线连接（导线，PCB线路等），遇到问题，首先应该保证导线连接正常。没有对地短路，没有断开，没有其他异常。可以检查电压，对地电阻等方式确认。

　　2.检查通讯通道

　　通过示波器等仪器来判断发送端、接收端的通讯是否异常，查看在发送、空闲时的波形是否正常。逻辑分析仪查看发送的指令是否正常，有没有丢包等情况。可以将Tx、Rx引脚短接，进行检查通讯通道是否正常。

　　3.检查串口驱动层

　　如果检查前面两项都没有发现问题，这时候就需要检查蓝牙模块串口驱动是否配置成功了。我们用一个简单指令进行测试，先排除波特率问题。

　　4.应用协议层

　　通过以上几点的排查，就只剩应用协议层存在的问题可能性：

　　利用串口助手调试窗口标准指令来观察蓝牙模块串口TX与RX数据协议是否有问题，例如CRC、帧头帧尾校验、解析数据包等方面。

　　注意事项

　　①蓝牙模块串口通讯建议尽量使用带屏蔽线，尽量让线等长和最短距离。

　　②晶振或者内部时钟波特率都可能存在误差的，出现串口识别乱码或者收不到的情况需要特别注意。
