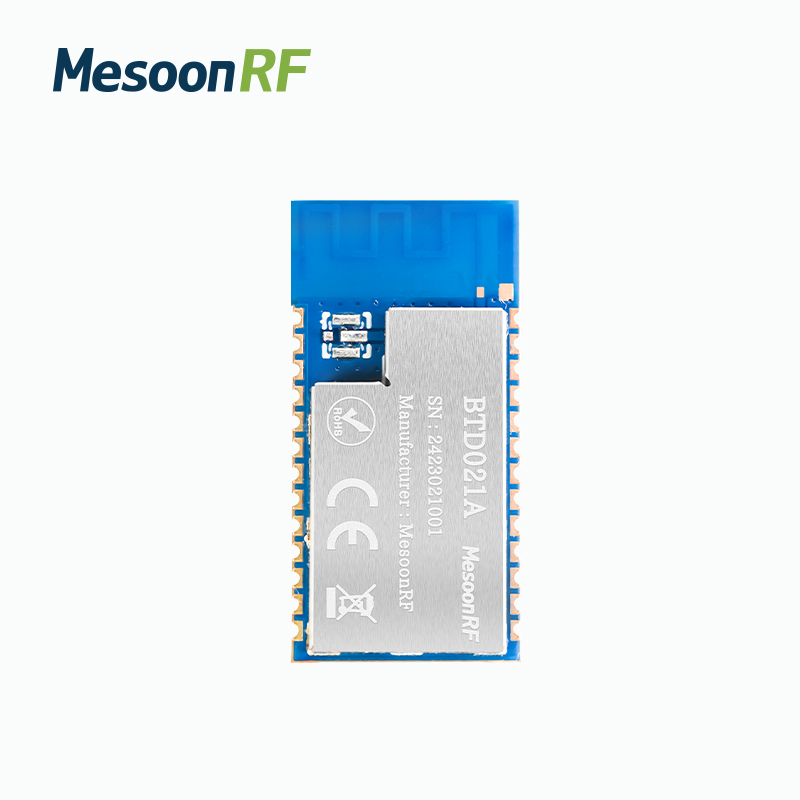

MS-BTD021A双模蓝牙模块高速串口透传主从一体支持SPP GATT HID

MS-BTD021A支持SPP(经典蓝牙)和BLE(低功耗蓝牙),双模技术使其能够在传统蓝牙和低功耗蓝牙之间无缝切换，用户只需要进行简单的设置就可以实现串口与手机之间的无线传输。模块内集成了丰富的AT指令，用户可以灵活的配置模块的各项参数以满足不同应用场景的需求。同时模块内还集成了UART/ADC/SPI/USB等丰富的外设接口，可根据客户需求定制开发各种项目。

特点：

符合蓝牙V5.3+BR+EDR+BLE规范

最高主频96MHz,73KB RAM

23 GPIO引脚，所有GPIO引脚可编程单独输入或输出

2个全速USB OTG,4个多功能32位计时器，支持捕获和PWM模式

3个全双工高级UART(DMA)

3个SPI接口支持主机和设备模式(DMA)

1个IIC接口支持主机和设备模式RTC

4通道16 PWM,16通道10-bit ADC

支持HCRP打印协议

应用：

工业仪器

蓝牙打印机

蓝牙POS机

手持终端

医疗设备

汽车电子

产品型号：MS-BTD021A

内核：RISC 32-bit CPU

天线：PCB板载天线

频率范围：2.402~2.480 GHZ

透传吞吐量：85Kbyte/s

最大发射功率：+8 dBm

接收灵敏度：-92dBm

平均工作电流：3.7mA

外设接口：

  GPI0:23个

  ADC:16通道10位精度

  PWM:4路

  UART:3个

RAM：73K

电源电压：2.1~3.6V

操作温度：-40~+85°C

封装尺寸：26.9mm*13mm*2mm
