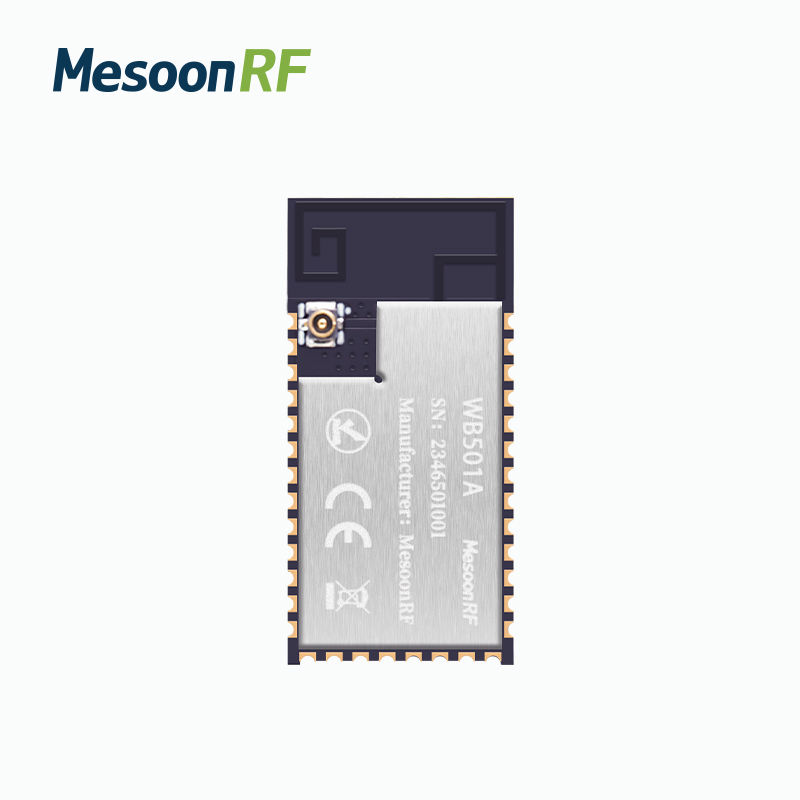

MS-WB501A RTL8720DN/F蓝牙Wi-Fi模块双频2.4G+5G

MS-WB501A是一款多功能、高度集成的低功耗双频（2.4GHz和5GHz）Wi-Fi蓝牙模块，内部集成KM4高性能MCU（兼容Cortex-M4F指令的ARM v8m）、KMO低功耗MCU（兼容Cortex-MO指令的v8m）、802.11 a/b/g/n WLAN MAC、具有一发一收（1T1R）功能的WLAN基带、RF、蓝牙和外设功能模块；该低功耗双频WiFi蓝牙模块还提供了一组灵活可配置的GPIO接口，可用于对不同外围设备的控制，同时集成了内部存储器，支持丰富的应用程序开发，可实现完整的双频Wi-Fi和BLE5.0协议功能。

特点：

支持802.11 a/b/g/n，2.4GHz和5GHz双频

支持HT20/HT40模式

支持BLE5.0

支持低功率Beacon侦听模式

WIFI/BT共用天线

支持硬件PTA共存内置AES/DES/FSHA硬件引擎

支持TrustZone-M安全启动

支持STA/AP/STA+AP工作模式

蓝牙支持高功率模式（7dBm，与Wi-Fi共享同一PA）

支持安卓、iOS的 Simple Config（APP） 一键配网

支持蓝牙本地OTA升级和远程固件升级（FOTA）

支持WiFi漫游

支持企业级加密，802.11 k/v/r、EAP-TLS认证加密

支持WiFi定位

应用：

工业控制

仪器仪表　　

蓝牙打印机

蓝牙扫描枪

便携式医疗设备

光伏逆变器

数据采集器

新能源

产品型号：MS-WB501A

天线：PCB板载天线，IPEX外接天线

蓝牙频率：2.402~2.480 GHZ

蓝牙最大发射功率：+8 dBm

双频Wi-Fi：WLAN802.11a/b/g/n，2.4GHz&5GHz

Wi-Fi频段：2.400-2.484GHz、5.18-5.825GHz

工作电压：3.0~3.6 V

工作温度：-40~+85°C

封装尺寸：26.9mm*13MM*2MM
