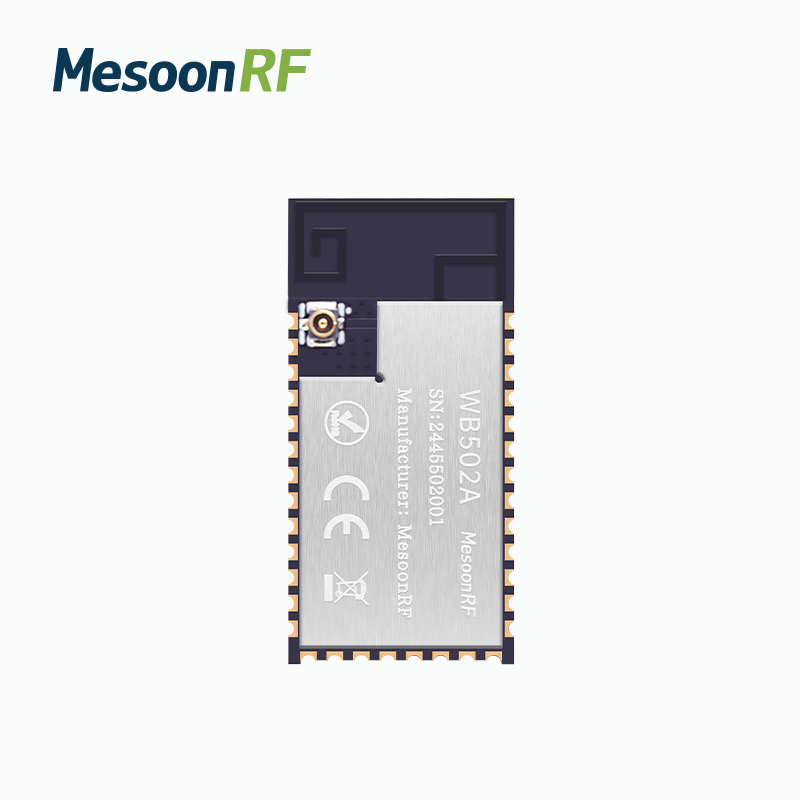

MS-WB502A双频WiFi6模块（双模蓝牙5.4，UART、SPI、USB、SDIO）

MS-WB502A采用高性能SOC,是一款WiFi 6/BT5.4双模单芯片。集成Cortex-M4F CPU,主频可达480MHz。借助内部集成的992KB SRAM、752KB ROM和高达128M bits的片上SPI闪存，为用户提供强大的硬件支持，可用于二次开发。具有丰富的外设接口，可用于通过SPI/SDIO/I2C/UART进行控制和数据传输，可快速应用于任何基于微控制器的。

特点：

WiFi功能

支持IEEE 802.11b/g/n/a/ac/ax协议

最高数据速率为286.8Mbps TX和229.4Mbps RX,带宽为20/40MHz

11b 1M模式下的RX灵敏度-98dBm

在11b模式下，发射功率高达20dBm,在HT/VHT/HE40 MCS7模式下，发射功率最高可达18dBm

同时支持STA、AP、Wi-Fi Direct模式

支持STBC、波束成形

支持Wi-Fi6 TWT

支持两个NAV、缓冲区报告、空间复用、多BSSID,PPDU节能

支持WEP/WPA/WPA2/WPA3-SAE个人版，MFP频段

支持MU-MIMO、0FDMA

支持LDPC

支持DCM、medium code、UORA

输出功率高达+9 dBm

BT 5.0功能

支持BLE2.1+EDR/3.0/4.x/5所有强制性和可选功能

支持高级主从拓扑

CPU功能

集成Cortex-M4F CPU,带MPU和FPU

CPU速度高达480Mhz

内存包括992KB SRAM和752KB ROM

支持SDIO/SPI/USB2.0

集成硬件加密加速器AES/RSA/HASH/ECC

集成真随机数发生器(TRNG)

支持外部OPI SDR/DDR PSRAM

集成UART/I2S/I2C/PWM/SPI/SDMMC

支持freeRTOS

应用：

IoT设备

无线设备

产品型号：MS-WB502A

产品描述：WIFI6/BT5.4双模双频IoT模组

天线：PCB板载天线+IPEX座子

频率范围：2412MHz^2484MHz(2.4GHzISMBand)

最大发射功率：+20 dBm

Flash：4 Mb

电源电压：2.3~3.6V

工作温度：-20~+85°C(工业级)

封装尺寸：26.9mm*13mm*2.3mm
