近年来，新能源汽车市场表现出了强劲的增长势头，不仅销量大幅提升，还带动了周边相关产业的繁荣发展，动力锂电池便是其中一个典型代表。动力锂电池的发展推动了储能电池技术的创新和扩产速度的提高。在储能电池中，电池管理系统(BMS)是一个关键技术部件，具有电池监控、SOC评估和电压均衡等功能。BMS在保障动力锂电池的安全性和延长电池寿命方面发挥着至关重要的作用。

　　BMS作为锂电池的保护神，可以像编辑软件一样配置和管理电池。因此，BMS在确保动力锂电池安全和延长寿命方面的重要作用越来越受到重视。蓝牙WiFi技术是BMS的重要组成部分，它能够实时收集每串电池的电压、充放电电流、电池状态、电池温度等数据，并通过蓝牙WiFi模块将这些数据打包传输。这使得数据的采集和远程传输变得更加便捷，用户还可以通过手机APP远程连接查看电池的当前参数和工作状态。总之，BMS在动力锂电池领域具有举足轻重的地位，为锂电池的安全性能和使用寿命保驾护航。

　　首先，WiFi蓝牙模块提供了实时数据传输的功能。在电池管理系统中，数据的实时性至关重要。通过WiFi蓝牙模块，电池管理系统可以实时监控电池的状态，如电压、电流、温度等，将这些数据传输到云端进行分析和处理，为电池的优化管理提供准确的数据支持。

　　其次，WiFi蓝牙模块有助于实现远程控制。传统的电池管理系统往往受限于地理位置的限制，操作人员只能在现场进行设备的操作和管理。但是，通过WiFi蓝牙模块，操作人员可以在任何地方通过手机或电脑远程控制电池管理系统，大大提高了工作效率和便利性。

　　再者，WiFi蓝牙模块可以提高系统的智能化程度。通过WiFi蓝牙模块，电池管理系统可以与各种智能设备进行连接，例如智能家居系统、电动汽车等，实现电池管理系统与其他系统的无缝对接，进一步增强了电池管理系统的智能化和自动化水平。

　　最后，WiFi蓝牙模块也有助于提高系统的安全性。在电池管理过程中，数据的安全性非常重要。WiFi蓝牙模块可以通过加密技术保护数据的传输安全，防止数据被非法获取和篡改，有效保障了电池管理系统的安全运行。

　　新能源储能电池上管理系统（BMS）的解决方案

　　解决方案的主要组件包括：MS-WB501A WiFi蓝牙模块、锂电池保护电路、智能终端和上位机。电池组的正负极通过连接电路保护板进行连接，MS-WB501A WiFi蓝牙模块则通过与电路板上的MCU串口相连。用户只需在手机上安装相应的APP,即可实现通过手机app和显示终端查看了解锂电池充放电数据的功能。

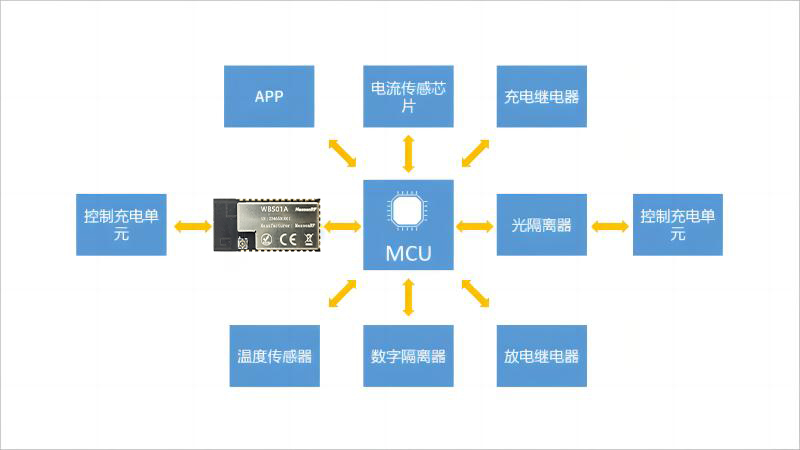

　　具体的连接架构方式为：微控制器(MCU)通过管理芯片、电流传感芯片、光隔离芯片与MS-WB501A相连；MCU通过光隔离芯片与控制单元建立连接，并采用总线通讯方式。电源流传感器将采集到的各个电池的电压输出至MCU,MCU根据平衡需求通过电源管理芯片控制各个电池的充放电过程。此外，MCU还负责连接电池组的充放电电路，输出PWM信号以控制充电器的关断、开通及脉冲充电三个状态。电流传感芯片则用于测量输出电流，并将其转换成电压信号输入MCU的A/D引脚。温度计和空气传感器则通过SPI总线与MCU相连，主要用于感知电池组和MOS温度情况。蓝牙模块则与MCU串口通讯，并最终与手机连接。

　　在手机APP端，用户可以查看到具体的数值信息。MCU通过串口与数字隔离芯片相连，从而实现与上位机的连接。在此过程中，MCU会上报电池的各种信息，方便用户实时了解电池状态。

　　MS-WB501A模块介绍

　　2.4G+5G双模双频  蓝牙5.0   RTL8720
